USALO

Una volta che è tutto pronto, premi il pulsante. Si dovrebbe accendere il LED. Congratulazioni, hai appena costruito un circuito! Quando sarai stanco di premere il pulsante per accendere la luce, sarà il momento di movimentare le cose e aggiungere un secondo pulsante.

Metterai i componenti sulla breadboard in serie e in parallelo. I componenti in serie sono posizionati uno dopo l’altro. I componenti in parallelo sono uno di fianco all’altro.

Circuito in serie

I COMPONENTI IN SERIE SONO UNO DOPO L’ALTRO

Simbolo serie

Una volta tolta l’alimentazione aggiungi un pulsante accanto all’altro già sulla breadboard. Collegali in serie come mostrato in Fig. 10. Connetti l’anodo (piedino lungo) del LED al secondo interruttore. Connetti il catodo del LED a massa. Alimenta ancora l’Arduino: ora, per accendere il LED, devi schiacciare entrambi i pulsanti. Essendo in serie, hanno bisogno di essere chiusi entrambi per completare il circuito.

RIMUOVI SEMPRE L’ALIMENTAZIONE PRIMA DI INSERIRE QUALCOSA NEL TUO CIRCUITO

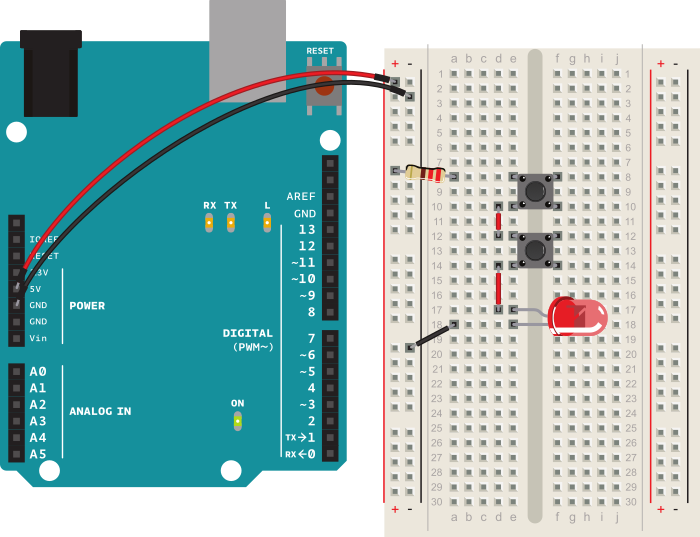

Circuito pulsanti in serie
Fig.10: I due pulsanti sono in serie. Significa che sono percorsi dalla stessa corrente elttrica; entrambi devono essere premuti per accendere il LED.

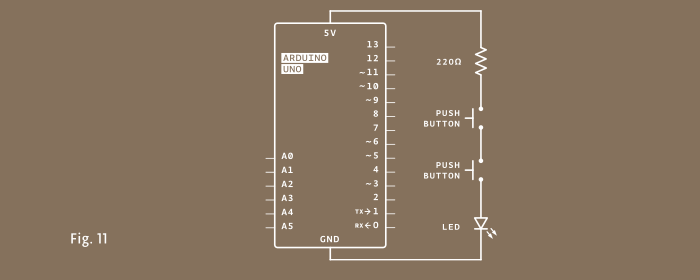

Schema circuito serie
Fig.11: Schema elettrico di due pulsanti in serie.

Circuito in parallelo

I COMPONENTI IN PARALLELO SONO UNO DI FIANCO ALL’ALTRO

Simbolo parallelo

Ora che sai tutto sui circuiti in serie, è tempo di dedicarsi a quelli in parallelo. Lascia dove sono l’interruttore e il LED, ma rimuovi il filo tra i due pulsanti. Collega entrambi i pulsanti alla resistenza. Connetti le altre estremità dei pulsanti al LED, come mostrato nella Fig. 12. Ora, premendo uno dei due pulsanti, il circuito è completato e la luce si accende.

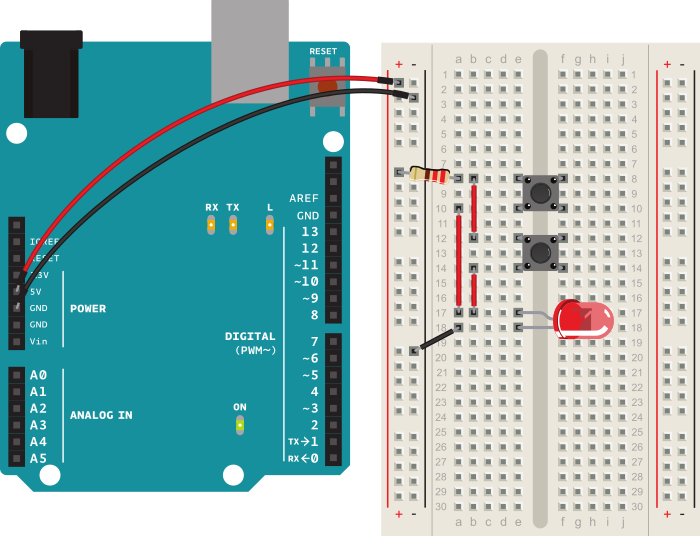

Circuito pulsanti in parallelo
Fig.12: Questi due interruttori sono in parallelo. Significa che la corrente elettrica si divide tra di loro. Se uno dei pulsanti viene premuto, il LED si accende.

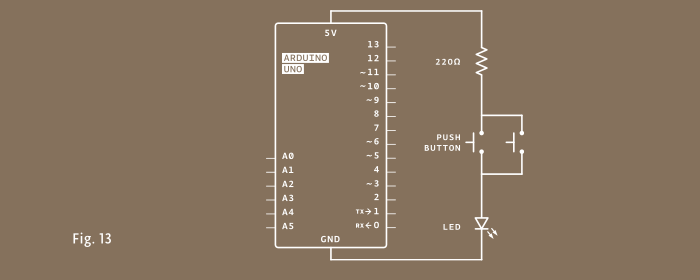

Schema circuito parallelo
Fig.13: Schema elettrico di due pulsanti in parallelo.
