COSTRUISCI IL CIRCUITO

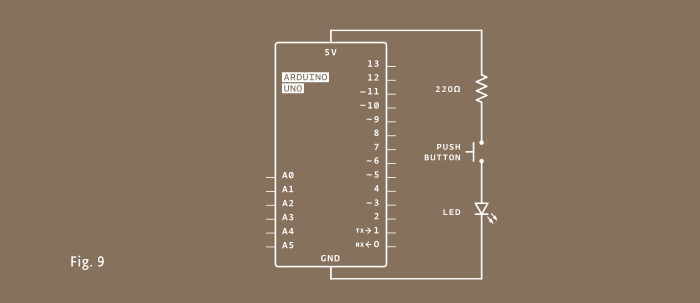

Il tuo primo circuito interattivo, usando un interruttore, una resistenza e un LED. Arduino è solo la fonte di alimentazione per questo circuito; nei prossimi progetti, potrai collegare i suoi piedini di ingresso e di uscita per il controllo di circuiti più complessi.
Stai per utilizzare Arduino in questo progetto, ma solo come fonte di energia. Quando la colleghi a una porta USB o a una batteria da 9 volt, Arduino fornisce un’alimentazione di 5 volt tra il suo piedino 5V e il piedino GND. 5V = 5 volt: lo vedrai scritto in questo modo molte volte.
Se Arduino è collegato a una batteria o a un computer via USB, scollegalo prima di costruire il circuito!

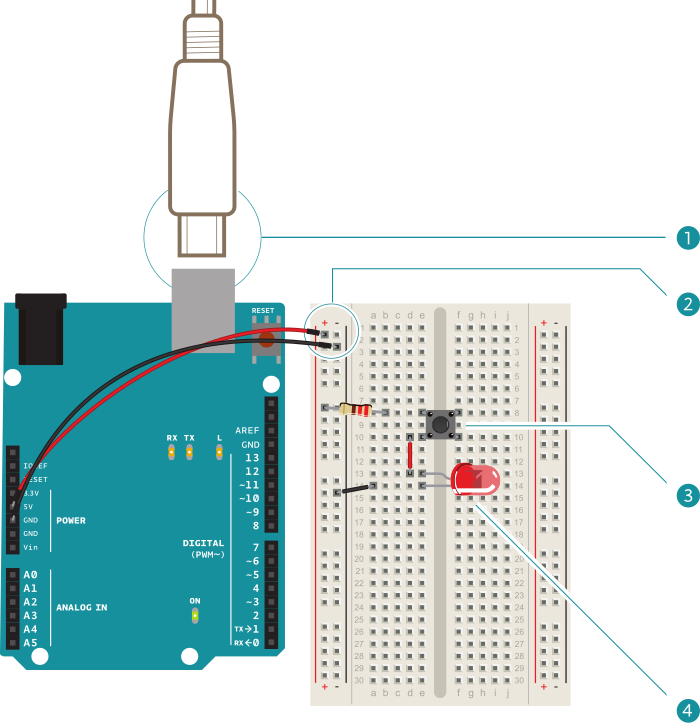

Collega un filo rosso al piedino 5V sulla scheda Arduino e metti l’altra estremità in una delle linee lungo la tua breadboard. Collega la massa di Arduino alla linea adiacente al filo nero. È utile mantenere il colore del filo coerente (rosso per alimentazione, nero per massa) in tutto il circuito.
Ora che hai alimentazione sulla breadboard, monta l’interruttore a cavallo della fessura al centro della breadboard.
Utilizza una resistenza da 220 ohm per collegare l’alimentazione a un lato dell’interruttore. Le illustrazioni di questo libro utilizzano 4 fasce. Il kit può avere resistenze a 4 e 5 fasce. Utilizza la figura a lato per controllare quella giusta per questo progetto. Guarda pagina 41 per una spiegazione dettagliata dei codici colore delle resistenze. Sull’altro lato del pulsante, collega l’anodo (piedino lungo) del LED. Con un filo collega il catodo (piedino corto) del LED a massa. Quando sei pronto, collega il cavo USB ad Arduino.
