CAPIRE LA LEGGE DI OHM

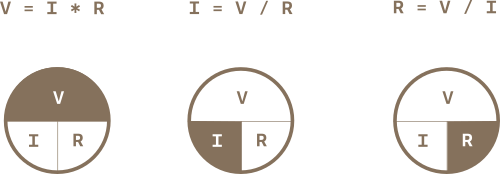

Puoi usare questo cerchio per ricordarti il rapporto fra tensione, corrente e resistenza. Metti il dito sopra uno dei tre, e vedi come si relaziona agli altri due.

• V = I * R

• I = V / R

• R = V / I

Corrente, tensione e resistenza sono collegati. Cambiando uno di questi valori in un circuito, si condizionano gli altri. Il rapporto tra di loro è conosciuto come Legge di Ohm, dal nome dello scienziato che la scoprì, Georg Simon Ohm. TENSIONE (V) = CORRENTE (I) * RESISTENZA (R) Quando misuri l’amperaggio (corrente) in un circuito che stai costruendo, i valori sono nell’ordine dei milliampere, che sono millesimi di un ampere.

Nel circuito della fig.5, del paragrafo Schemi elettrici, stai fornendo 5 volt. Il resistore ha 220 ohm di resistenza. Per trovare la corrente usata dal LED, sostituisci i valori nell’equazione. Dovresti avere 5=I*220. Dividendo entrambe le parti dell’equazione per 220, dovrebbe risultare che I = .023 cioè 23 millesimi di un ampere o 23 milliampere (23 mA) usati dal LED. Questo valore è il massimo che puoi usare in sicurezza con questi LED, ecco perché stai usando una resistenza da 220 ohm.

Puoi espandere il tuo progetto in molti modi, sia creando il tuo pulsante (due pezzi di alluminio con del filo funzionano bene), sia creando una combinazione di pulsanti e LED in parallelo e in serie. Cosa succede quando metti tre o quattro LED in serie? Cosa succede quando sono in parallelo? Perché si comportano in questo modo?

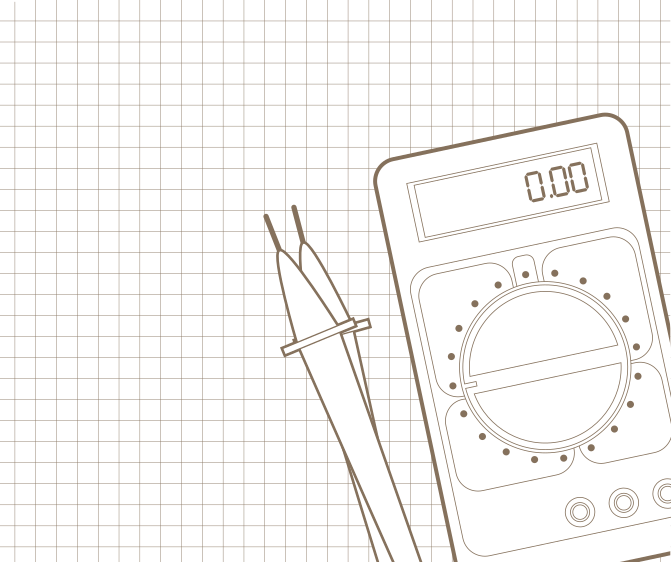

Un multimetro è uno strumento che misura la quantità di resistenza, corrente e tensione nel circuito. Sebbene non necessario in questi progetti, rappresenta uno strumento utile. Online trovi una buona descrizione su come usarlo all’indirizzo arduino.cc/multimeter.

Hai imparato le caratteristiche elettriche della tensione, della corrente e della resistenza costruendo un circuito sulla breadboard. Con alcuni componenti come i LED, le resistenze e i pulsanti, puoi creare semplici sistemi interattivi: se si preme un pulsante, la luce si accende. A questi fondamenti dell’elettronica si farà riferimento – e saranno ampliati – nei prossimi progetti.
