SCHEMI ELETTRICI

Nel corso di questi progetti, avrai a che fare con due modi di rappresentare i circuiti: uno schema di montaggio (come nella Fig. 5), che rappresenta gli elementi del kit. L’altra è uno schema elettrico (come nella Fig. 6): un modo più astratto che mostra le relazioni tra i componenti di un circuito. Gli schemi elettrici non sempre mostrano dove sono posizionati i componenti l’uno rispetto all’altro, ma mostrano come sono collegati.

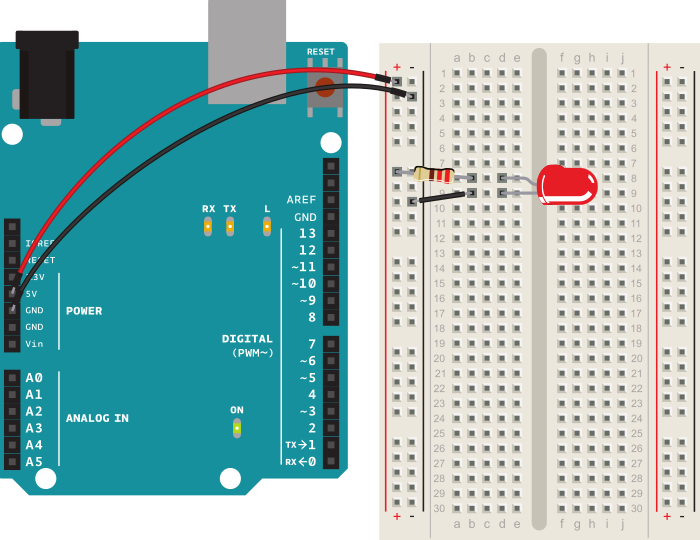

Fig.5: Schema di un circuito

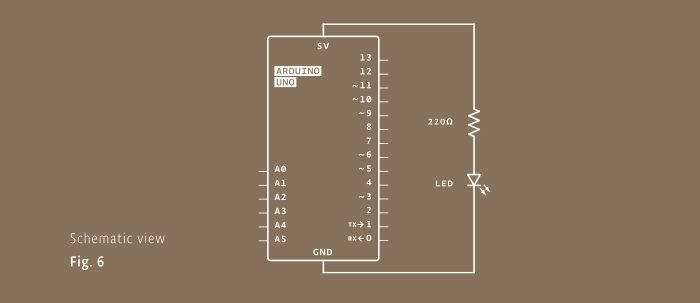

Fig.6: Schema elettrico
