LA SCHEDA ARDUINO

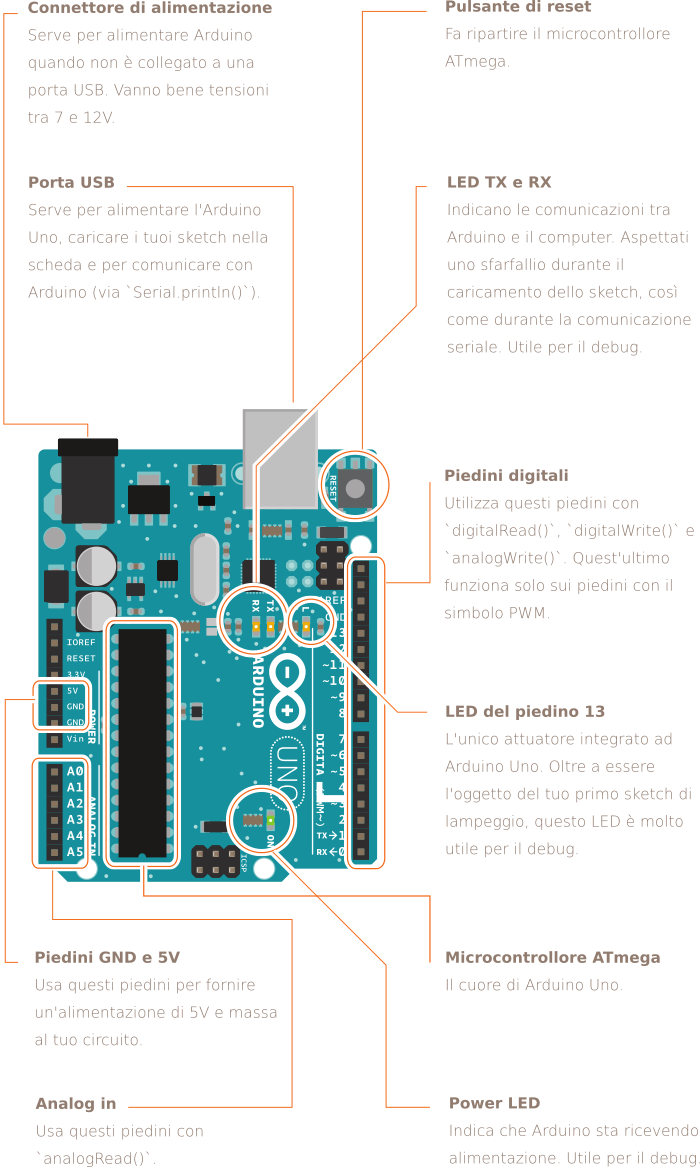

Connettore di alimentazione: Serve per alimentare Arduino quando non è collegato a una porta USB. Vanno bene tensioni tra 7 e 12V.
Porta USB: Serve per alimentare l’Arduino Uno, caricare i tuoi sketch nella scheda e per comunicare con Arduino (via
Serial.println()).Pulsante di reset: Fa ripartire il microcontrollore ATmega.
LED TX e RX: Indicano le comunicazioni tra Arduino e il computer. Aspettati uno sfarfallio durante il caricamento dello sketch, così come durante la comunicazione seriale. Utile per il debug.
Piedini digitali: Utilizza questi piedini con
digitalRead(),digitalWrite()eanalogWrite(). Quest’ultimo funziona solo sui piedini con il simbolo PWM.LED del piedino 13: L’unico attuatore integrato ad Arduino Uno. Oltre a essere l’oggetto del tuo primo sketch di lampeggio, questo LED è molto utile per il debug.
Power LED: Indica che Arduino sta ricevendo alimentazione. Utile per il debug.
Microcontrollore ATmega: Il cuore di Arduino Uno.
Piedini GND e 5V: Usa questi piedini per fornire un’alimentazione di 5V e massa al tuo circuito.
Analog in: Usa questi piedini con
analogRead().
ASSEMBLAGGIO DELLA BASE
Nel tuo Starter Kit hai trovato una base di legno pretagliata e facile da assemblare che renderà ancora più semplice il lavoro sui tuoi progetti – che siano o no parte di questo libro.
Per costruirla, togli la base di legno dalla scatola e segui le istruzioni a destra.
Fai attenzione a utilizzare solo le parti che vengono visualizzate, ma non perdere gli altri pezzi: ti serviranno per alcuni dei prossimi progetti.
Iniziamo!

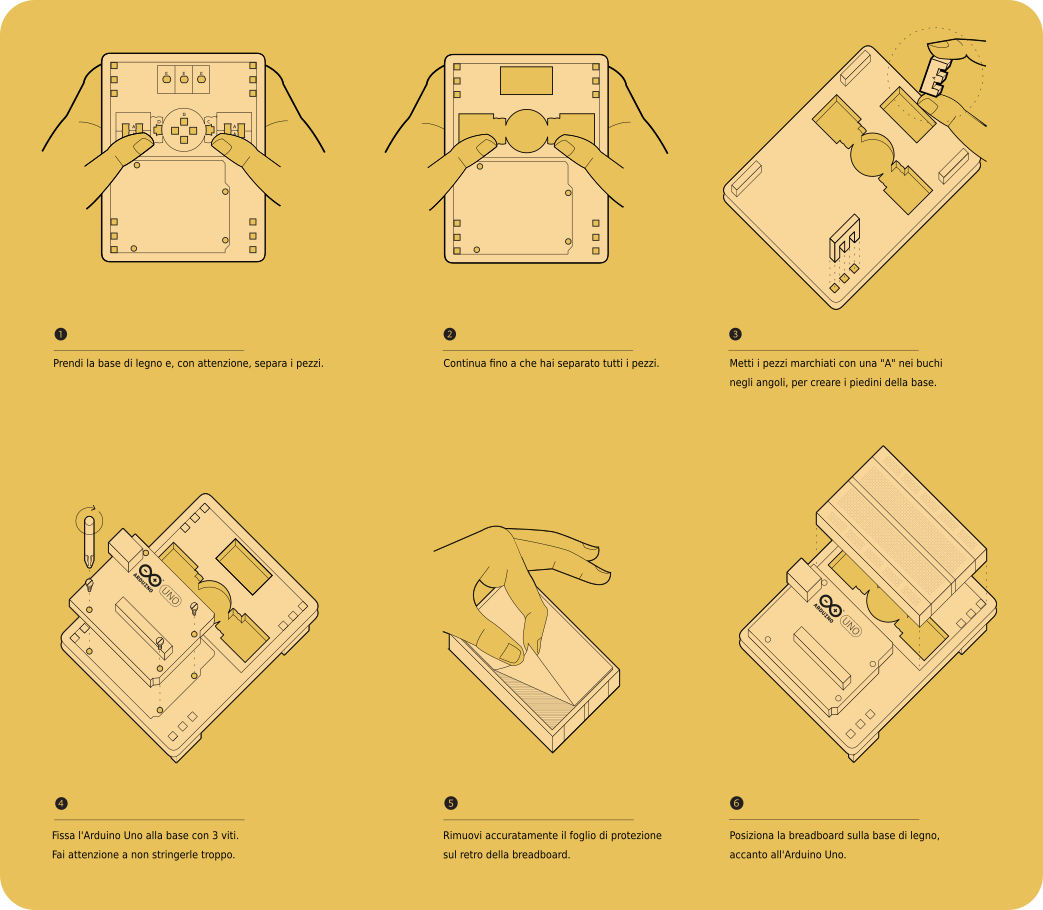

Prendi la base di legno e, con attenzione, separa i pezzi.
Continua fino a che hai separato tutti i pezzi.
Metti i pezzi marchiati con una «A» nei buchi negli angoli, per creare i piedini della base.
Fissa l’Arduino Uno alla base con 3 viti. Fai attenzione a non stringerle troppo.
Rimuovi accuratamente il foglio di protezione sul retro della breadboard.
Posiziona la breadboard sulla base di legno, accanto all’Arduino Uno.
