TAVOLA DEI SIMBOLI

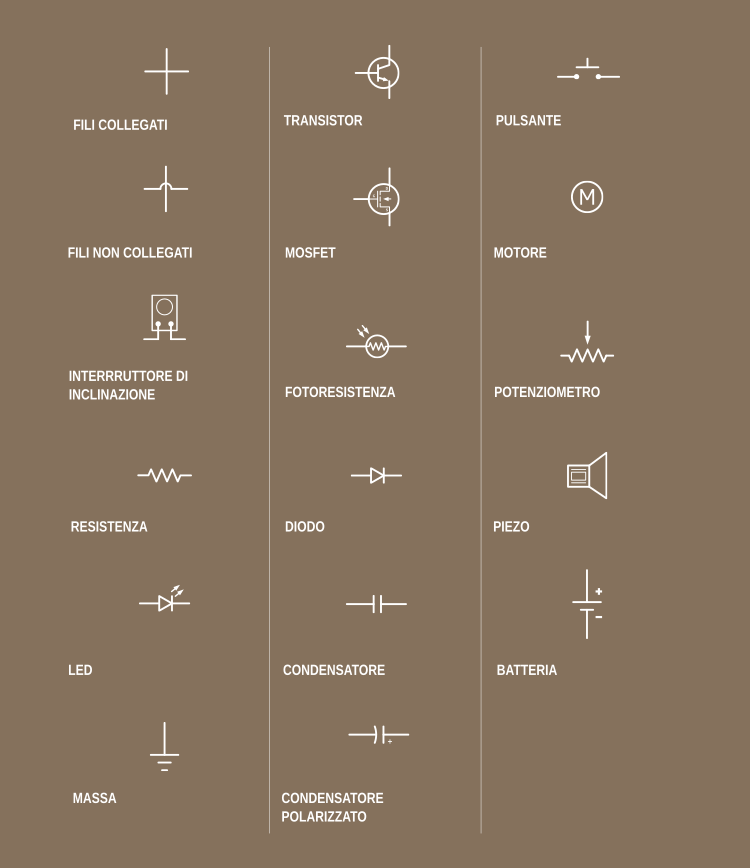

In questo libro ti mostreremo i circuiti sia con illustrazioni realistiche sia con schemi elettrici. Le illustrazioni ti daranno un’idea di che aspetto avrà la breadboard in una possibile implementazione del progetto. Gli schemi, invece, utilizzano i simboli per catturare l’essenza dei circuiti: presentano i componenti e i modi in cui sono connessi in forma chiara, concisa e non ambigua, ma non la loro organizzazione fisica. Schemi e simboli sono i modi con cui vengono rappresentati i circuiti elettronici. Quando esplorerai il mondo dell’elettronica scoprirai che alcuni libri e siti web forniscono solo schemi, quindi imparare a leggere i circuiti in questo modo è una preziosa competenza. Qui trovi i simboli che useremo in tutto il libro:
