COSTRUISCI IL CIRCUITO

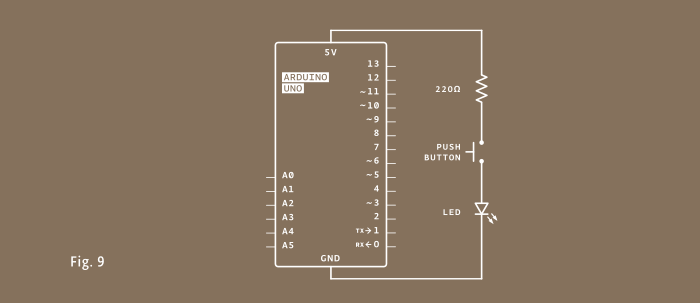

Il tuo primo circuito interattivo, usando un interruttore, una resistenza e un LED. Arduino è solo la fonte di alimentazione per questo circuito; nei prossimi progetti, potrai collegare i suoi piedini di ingresso e di uscita per il controllo di circuiti più complessi.

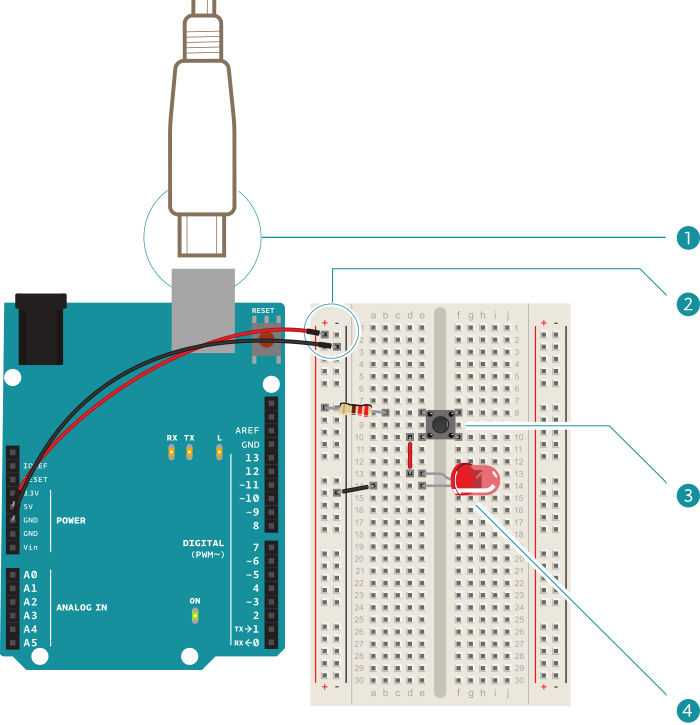

1. Stai per utilizzare Arduino in questo progetto, ma solo come fonte di energia. Quando la colleghi a una porta USB o a una batteria da 9 volt, Arduino fornisce un'alimentazione di 5 volt tra il suo piedino 5V e il piedino GND. 5V = 5 volt: lo vedrai scritto in questo modo molte volte.
2. Se Arduino è collegato a una batteria o a un computer via USB, scollegalo prima di costruire il circuito!
3. Collega un filo rosso al piedino 5V sulla scheda Arduino e metti l'altra estremità in una delle linee lungo la tua breadboard. Collega la massa di Arduino alla linea adiacente al filo nero. È utile mantenere il colore del filo coerente (rosso per alimentazione, nero per massa) in tutto il circuito.
4. Ora che hai alimentazione sulla breadboard, monta l'interruttore a cavallo della fessura al centro della breadboard.
5. Utilizza una resistenza da 220 ohm per collegare l'alimentazione a un lato dell'interruttore. Le illustrazioni di questo libro utilizzano 4 fasce. Il kit può avere resistenze a 4 e 5 fasce. Utilizza la figura a lato per controllare quella giusta per questo progetto. Guarda pagina 41 per una spiegazione dettagliata dei codici colore delle resistenze.
6. Sull'altro lato del pulsante, collega l'anodo (piedino lungo) del LED. Con un filo collega il catodo (piedino corto) del LED a massa. Quando sei pronto, collega il cavo USB ad Arduino.

Usalo

Una volta che è tutto pronto, premi il pulsante. Si dovrebbe accendere il LED. Congratulazioni, hai appena costruito un circuito! Quando sarai stanco di premere il pulsante per accendere la luce, sarà il momento di movimentare le cose e aggiungere un secondo pulsante.

Metterai i componenti sulla breadboard in serie e in parallelo. I componenti in serie sono posizionati uno dopo l'altro. I componenti in parallelo sono uno di fianco all'altro.

Circuito in serie

I COMPONENTI IN SERIE SONO UNO DOPO L'ALTRO

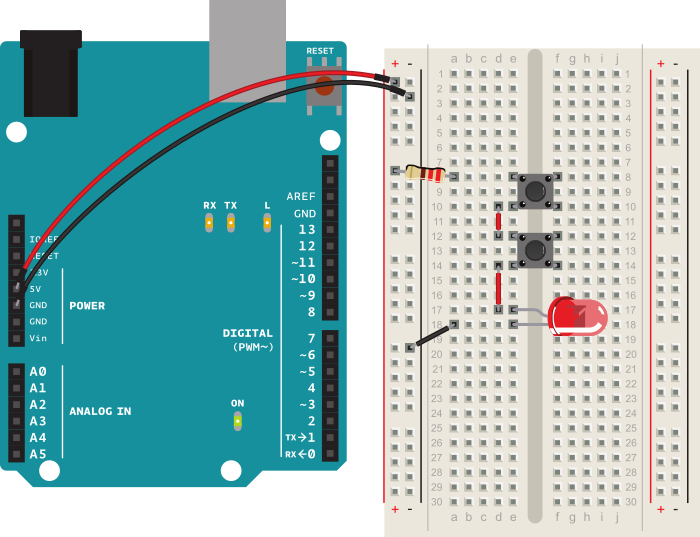

Una volta tolta l'alimentazione aggiungi un pulsante accanto all'altro già sulla breadboard. Collegali in serie come mostrato in Fig. 10. Connetti l'anodo (piedino lungo) del LED al secondo interruttore. Connetti il catodo del LED a massa. Alimenta ancora l'Arduino: ora, per accendere il LED, devi schiacciare entrambi i pulsanti. Essendo in serie, hanno bisogno di essere chiusi entrambi per completare il circuito.

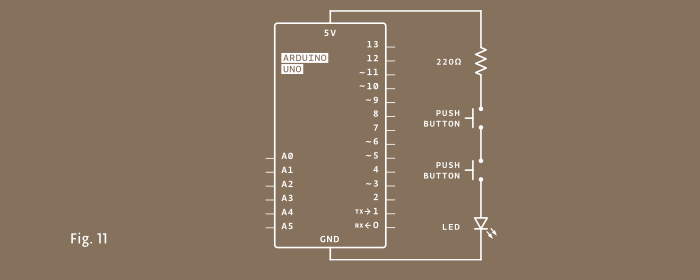

I due pulsanti sono in serie. Significa che sono percorsi dalla stessa corrente elettrica; entrambi devono essere premuti per accendere il LED.

Circuito in parallelo

I COMPONENTI IN PARALLELO SONO UNO DI FIANCO ALL'ALTRO

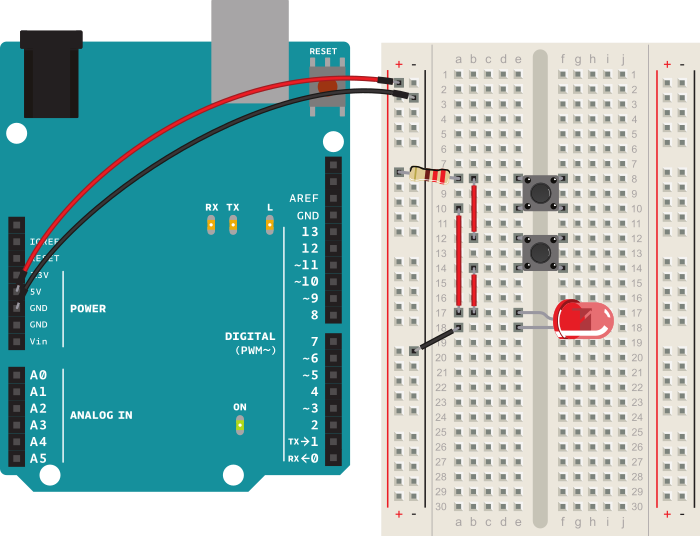

Ora che sai tutto sui circuiti in serie, è tempo di dedicarsi a quelli in parallelo. Lascia dove sono l'interruttore e il LED, ma rimuovi il filo tra i due pulsanti. Collega entrambi i pulsanti alla resistenza. Connetti le altre estremità dei pulsanti al LED, come mostrato nella Fig. 12. Ora, premendo uno dei due pulsanti, il circuito è completato e la luce si accende.

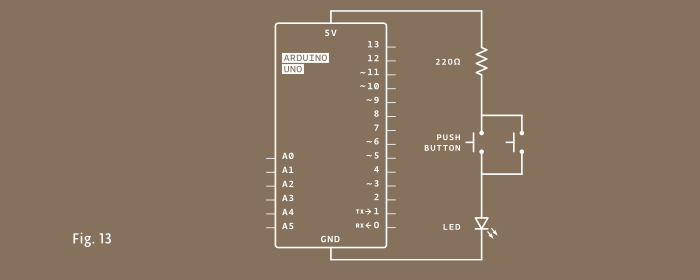

Questi due interruttori sono in parallelo. Significa che la corrente elettrica si divide tra di loro. Se uno dei pulsanti viene premuto, il LED si accende.
